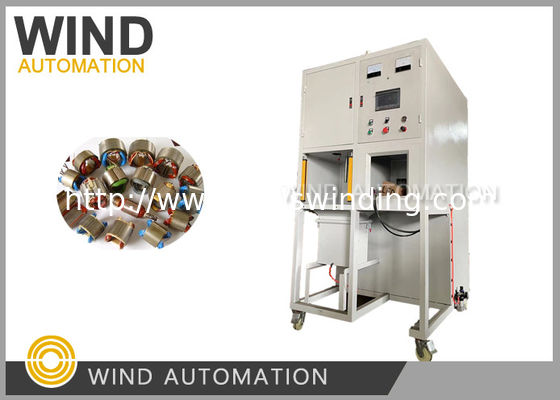

Isolação de alta velocidade WIND-SCPC do enrolamento de bobina da ferramenta elétrica da máquina de revestimento do pó da bobina de estator do motor
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Aplicação do revestimento do pó do estator: | Isolação de revestimento do pó de alta velocidade do enrolamento de bobina da ferramenta elétrica do | Método do revestimento do pó: | Procurar um caminho mais curto o calor a bobina e o mergulho ao método não eletrostático fluido da c |
|---|
Isolação de alta velocidade WIND-SCPC do enrolamento de bobina da ferramenta elétrica da máquina de revestimento do pó da bobina de estator do motor
Máquina de revestimento do pó da bobina de estator da ferramenta elétrica para o equipamento Co. da automatização do vento da isolação WIND-SCPC Shanghai do motor, Ltd de EmilyGao da fonte do enrolamento de bobinas em Vimeo.

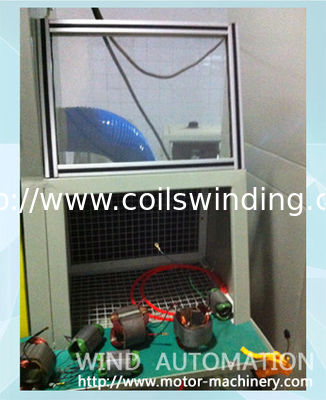

Foto sob a produção:
Bobine a finalidade do revestimento do pó:
Para a ferramenta elétrica, geralmente trabalha com alta velocidade, durante a operação dos muitos tempos, a poeira pode ir bobinar a superfície,
Se nenhum insulaiton da ferramenta elétrica, a superfície será coberto pela poeira que conterá o cobre, metal, a seguir haverá um curto, revestimento do poder da bobina pode evitar o curto, ele está amplamente utilizado para o cliente famoso tal como Black and Decker
| Método do revestimento do pó | Procurar um caminho mais curto o calor a bobina e o mergulho de enrolamento ao método não eletrostático fluido da cama |
| Aplicação do revestimento do pó do estator | Isolação de revestimento do pó de alta velocidade do enrolamento de bobina da ferramenta elétrica do motor |
Características:
revestimento do poder do estator do motor do comutador dos polos 1.For 2
2. A máquina tem a função da contagem.
3. os horários laborais podem ser decididos pelo cliente.
4. Capacidade de trabalho 120~180pcs/h da máquina
Composição de máquina:
(1) máquina de revestimento do pó da bobina: 1set, incluindo:
1,1 unidade central 1set da máquina
(1) máquina de revestimento do pó da bobina: 1set, incluindo:
1,1 unidade central 1set da máquina
Dimensão do esboço: L1253×W1300 (inclua o quarto desinfetado 500mm do pó) xH2100mm
O corpo da sala fabricado por 1.2mm A3 laminou a placa.
1,2 dispositivo de aquecimento elétrico da C.C.: 1set
O poder de aquecimento (0~10KW, maneira de trabalho do afastamento) ajustável, pode ajustar o tempo de aquecimento.
1,3 elevação e grupo pneumáticos do dispositivo 1 da diminuição
1,4 dispositivo do revestimento do leito fluidizado: 1set
Toda a fabricação da placa do PVC, com câmara de ar e a folha destacáveis do micro-furo.
1,5. Dispositivo 1set da vibração do pó
1,6. Pulso de primeiro passo que recicla no 1set traseiro, com de filtro 2pcs do elemento e do pulso o automóvel para trás flushingfunction, pode limpar o pó no elemento de filtro automaticamente sem desligar a máquina, com a 1 arma desopro do grupo.
1,7 a entrada de revestimento da sala para instalar o dispositivo da proteção da fotoeletricidade (quadriculação), este para manter a poupança do usuário ao operar-se.
1,8 a máquina tem a função da contagem.
(1) máquina de reciclagem secundária do pó (dimensão L830×W830×H1700mm do esboço): 1 grupo
(2) tipo maneira de lavagem do uso 25 do elemento de filtro do pulso que recicla a máquina, poder 2.2KW do motor.
1,4 dispositivo do revestimento do leito fluidizado: 1set
Toda a fabricação da placa do PVC, com câmara de ar e a folha destacáveis do micro-furo.
1,5. Dispositivo 1set da vibração do pó
1,6. Pulso de primeiro passo que recicla no 1set traseiro, com de filtro 2pcs do elemento e do pulso o automóvel para trás flushingfunction, pode limpar o pó no elemento de filtro automaticamente sem desligar a máquina, com a 1 arma desopro do grupo.
1,7 a entrada de revestimento da sala para instalar o dispositivo da proteção da fotoeletricidade (quadriculação), este para manter a poupança do usuário ao operar-se.
1,8 a máquina tem a função da contagem.
(1) máquina de reciclagem secundária do pó (dimensão L830×W830×H1700mm do esboço): 1 grupo
(2) tipo maneira de lavagem do uso 25 do elemento de filtro do pulso que recicla a máquina, poder 2.2KW do motor.
Princípio do projeto e do produto
|
Não |
Nome |
Parâmetro de projeto |
Observação |
|
1 |
Nome do Workpiece |
Bobina de estator do motor |
|
|
2 |
Material do Workpiece |
Fio esmaltado |
|
|
3 |
Dimensão do Workpiece |
Espessura da laminação do estator<> do diâmetro da laminação do estator (altura do includecoil)<100mm Max=""> |
|
|
4 |
Peso do Workpiece |
<3 Kg="" Max=""> |
|
|
5 |
Saída |
120~180pcs/h |
Esta saída significa a capacidade de trabalho da máquina; |
|
6 |
Horários laborais |
Decida pelo cliente |
Processo de trabalho:
(1) carga a bobina (1pc) ao encaixe de estilingue e para introduzir cada cabeça de fio (caloroso) no sulco da conexão, cilindro de avanço lento compacto.
(2) gire no interruptor (vão para cima e para baixo, o aquecimento, o revestimento etc. controlaram pelo relé do tempo para trabalhar automaticamente)
(3) após o revestimento do revestimento (o pó adere à bobina de estator e com do derretimento e do nivelamento preliminar, há um pó pequeno no interior e na parte externa da laminação do estator, mas para não derreter, pode limpar completamente pelo sopro preliminar do ar e pela limpeza subsequente). Tome-a para baixo e transmita-o a pessoa do toanother, limpe-o o interior e a parte externa do estator com a arma de sopro do ar na entrada da limpeza do pó, põe-na então sobre a prateleira (preparada pelo cliente) para o → refrigerando natural unem no forno para o cozimento (preparado pelo cliente, coza a exigência do pó no forno é a elevação da temperatura do forno à temperatura necessário para curar o pó (este para depender da temperatura e do pó de oposição esmaltados do calor do fio que curam a exigência), mantêm a isolação quente por mais de 40 minutos).
Exigência elétrica:
(1) eletricidade: 380V±10%, 50HZ. Maneira do fornecimento de eletricidade: sistema de quatro fios trifásico.
(2) ar comprimido: 0.6Mpa que contém o óleo: ≤0.1ppm que contém a água: ≤ 1.3g/m3
Esta máquina de revestimento do pó da bobina é usada para a isolação de revestimento do pó da bobina de estator.
A máquina tem a função da contagem. Os horários laborais podem ser decied pelo cliente.
Capacidade de trabalho 120~180pcs/h da máquina
Vídeo:
Contato: Equipamento Co. da automatização do vento de Shanghai, Ltd
E-mail: emily@motor-machinery.com
Skype: motor.machinery
Móbil: +86-18067425780
Web site: http:// www.motor-machinery.com; http:// www.coilswinding.com
