Máquina de inserção de papel WIND-IP-1

Máquina de inserção de papel de fenda de estatorVantagens:

O PLC e o servomotor da marca japonesa garantem o bom desempenho

Alta eficiência,0.5 a 0,8 segundos por fenda

A forma da máquina, cortar e inserir o poliéster de papel isolante para a ranhura da armadura,

O processo consiste em formar, cortar, inserir, indexar para a próxima ranhura, repetir a ação até que as ranhuras definidas estejam terminadas,

uma armadura está bem inserida,

A máquina coloca automaticamente a próxima armadura e repete o trabalho.

Parâmetro:

O.D. da armadura: Ф20-55mm

Comprimento da laminação: máximo 60 mm

Comprimento do eixo: 32~250 mm

O.D. do eixo: Ф6~Ф20mm

Número de slots: 8-24 slots

O.D. do comutador: Ф16~Ф50mm

Intervalo de regulação da velocidade: 0~60Hz

Comprimento do papel de isolamento: 15-60 mm ajustável

Espessura do papel de isolamento: 0,1 mm ~ 0,5 mm

Tipo de material isolante: DMD, DM, película de poliéster (espessura 0,125 mm), etc.

Papel de isolamento em forma de V ou em forma de V dobrável

Eficiência: 0,5sec - 0,8sec/por fenda, carregamento-clampada-alimentação de papel-descarregamento

Fonte de ar: pressão do ar: 4~6 kg/cm2

Potência da máquina: 1,0 kW

Voltagem: AC220V±10%, 50/60Hz

Peso: cerca de 400 kg

Dimensões: L910 mm x 880 mm x 1300 mm3

Vídeo de demonstração:

https://vimeo.com/128716262

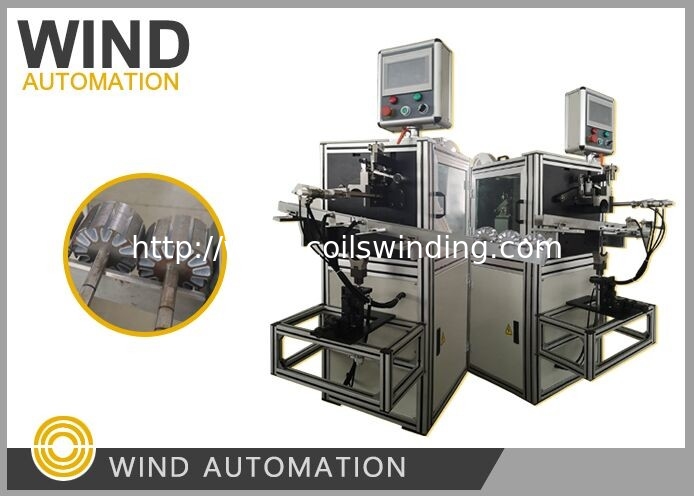

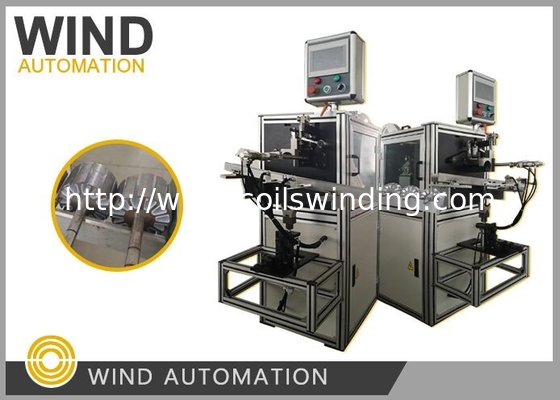

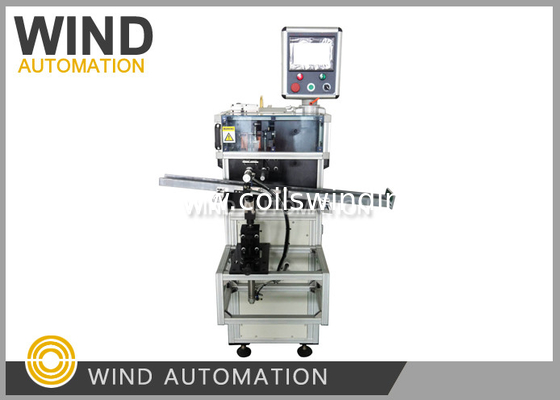

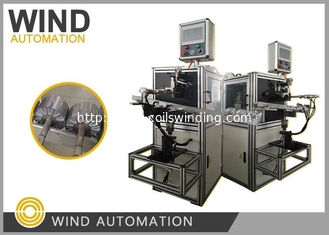

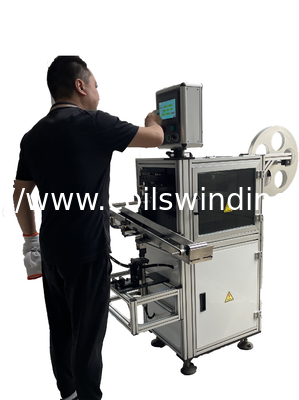

Foto:

São necessárias amostras:

Contacto: EmilyGao

Email:emily@motor-machinery.com

Skype: motor.machinery

Número de telefone: +86-18019121458

Site: http://www.motor-machinery.com; http://www.coilswinding.com
