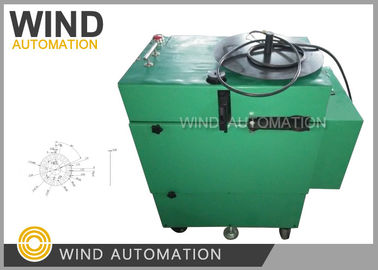

Máquina de introdução de papel WIND-IP-3 do forro externo do entalhe do estator do motor de fã do rotor

Máquina de introdução de papel WIND-IP-3 do forro externo do entalhe do estator do motor de fã do rotor

Aplicação de papel do forro do entalhe:

Este formulário de introdução de papel da máquina, corte e introduz o poliéster do papel da isolação ao entalhe do estator do motor de BLDC,

o processo está formando, cortando, introduzir, posicionando ao entalhe seguinte,

repita a ação até que todos os entalhes setted da armadura estejam terminados,

1. Este papel que forma e que introduz a máquina é consistido um motor 0.75KW ajustado, um redutor com freio, um grupo de caixa da correia da alimentação de papel e da alimentação composta das engrenagens serrilhadas, um trabalho feito com ferramentas ajustado, um armário assim como armação.

2. Esta máquina do inserter do entalhe adota a ação completamente mecanizada. A caixa de alimentação alimenta o papel da isolação no trabalho feito com ferramentas, equipado com uma parte inferior do trabalho feito com ferramentas, umas agulhas de perfuração, e um cortador. Quando o papel é enviado à posição, o cortador de papel corta o papel e introdu-lo na parte inferior do trabalho feito com ferramentas. Em seguida, a agulha perfura para baixo, pressiona o papel no trabalho feito com ferramentas, espreme-o, a seguir perfura-o acima, para introduzir o papel formado no corpo do workpiece. Após o esse, os retornos da agulha, o divisor gerenciem, a engrenagem movem-se para a frente. Um entalhe é terminado, a seguir introduz o segundo entalhe. A máquina é equipada com um interruptor da indução no eixo de gerencio, e parará automaticamente após um ciclo.

a máquina de introdução de papel da isolação 3.This pode fazer automaticamente a introdução de papel, carga e descarregando são feitos pelo manual. O rolo de papel será precisado de fazer a introdução de papel. A largura deve ser igual ao comprimento da pilha do workpiece.

a máquina do forro do entalhe do estator do motor de 4.This BLDC é apropriada para o workpiece do estator com os 8 ~48 entalhes. Pode fazer a auto alimentação de papel, a formação e o gerencio do ângulo. O papel deve ser introduzido no entalhe corretamente.

Clique por favor abaixo da foto para ver o vídeo de trabalho de introdução de papel da máquina do motorr do fã
