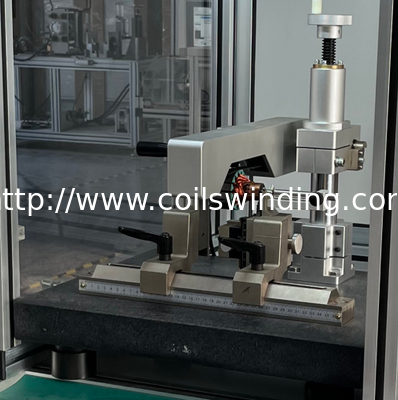

Dispositivo de ensaio de redondeza do comutador WIND-RM-10 para motor com escova
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Bons testes da redondeza do comutador: | Para obter a vida máxima fora de suas escovas do motor e manter a boa comutação da C.C., | Armadura escovada do motor da C.C.: | Redondeza do comutador relativa a formar arcos e ao acender |
|---|---|---|---|
| Testador de duas configurações principais: | diâmetro externo da pilha de armadura, barras comutadoras |
Dispositivo de ensaio da redundância do comutador Característica
1O sensor LVDT de alta precisão é utilizado para a medição da redondeza, combinando o analógico e o
O método de filtragem digital permite uma elevada estabilidade e um acesso rápido ao sinal do sensor, para assegurar a
A alta precisão do sinal do sensor
2O motor a passo é utilizado como fonte motriz de medição, combinado com uma subdivisão elevada a motor
e pulso de alta velocidade, garantindo que o motor funcione como pontos de medição contínuos e suaves
distribuição equidistante
3O algoritmo de reconhecimento de dados do slot do comutador é único, para assegurar que os resultados de medição de
Os dados não incluem as lacunas e os dados da borda da lacuna, para garantir a autenticidade dos dados.
resultados das medições.
4. Quando medido na barra do comutador também completar a detecção da qualidade da superfície redondeza para o
O eixo central ao mesmo tempo, para encontrar uma armadura qualitativa mais precisa
Teste de redondeza do comutador
Se o comutador não for redondo, aumenta-se a probabilidade de desgaste da escova na armadura do motor CC escovado,bem como um aumento no arco e faíscas do comutador, destruindo assim o comutador surace, boa redondeza do comutador é muito importante para o desempenho da armadura
| Ponto de ensaio | Descrição do ensaio | Resultado do ensaio |
| Dentro do filme Bar | -10um ~ 10um | < 0,2um |
| Entre fatias | -10um ~ 10um | < 0,2um |
| Batida de borda | -20um ~ 20um | < 0,2um |
| Cicilo bate | -20um ~ 20um | < 0,2um |
A qualidade de rotação da superfície do comutador é um dos factores importantes que influenciam o desempenho da armadura.O controlo oportuno da qualidade de rotação do comutador pode fornecer um meio eficaz de controlo do
Qualidade do latching
O WIND-RM-10 rotor rotor testador pode detectar a redondeza do comutador de armadura rápida e precisamente, é uma maneira rápida e direta de saber o estado da produção de armadura, pode controlar o
Os tempos de qualidade do produto, o controlo do processo de produção e a garantia da qualidade da fabricação das armaduras.

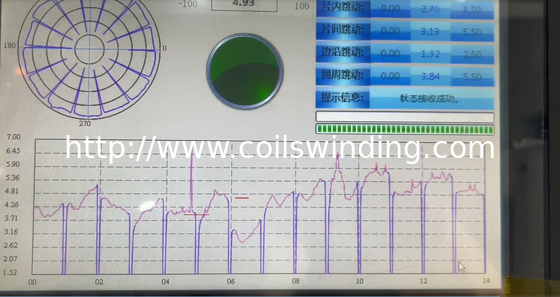

cmtt dentro (um) Comutador de ensaio dentro de uma barra (片内跳动)
cmtt borda ((um) borda do comutador de teste (边沿跳动)
cmtt entre ((um) Test Comutador entre, comutador barra para barra (片间跳动)
cmtt círculo (um) Círculo do comutador, teste um círculo do comutador (圆周跳动)
cmtt dia (mm) Diâmetro do comutador definido
