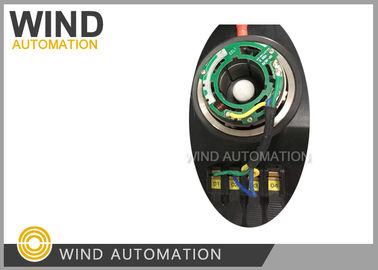

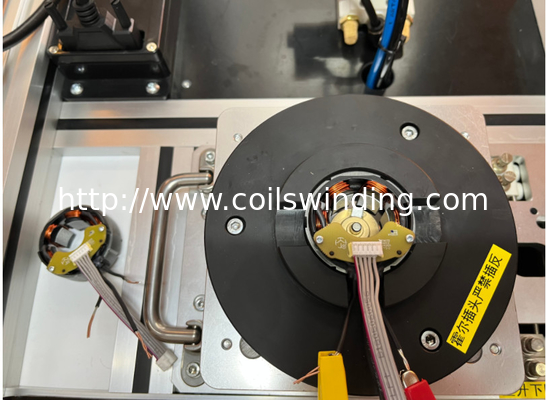

BLDC Motor Stator Tester Juiz DC Resistência Indutividade Isolamento de sobrecarga Hi-Pot Rotação

Os elementos de ensaio podem ser executados automaticamente todos,também podem ser selecionados separadamente,

1Teste de resistência de CC (incluir teste de equilíbrio de 3 fases, teste de equilíbrio de fase)

Intervalo de ensaio: 0,001Ω--1000Ω

Ciclo de ensaio: máximo 4 ciclos (expansíveis)

Precisão do ensaio repetido: ≤ ± 0,5%

Método de ensaio: Quatro pontos, com função de correcção automática da temperatura ambiente,

Ou compensação de temperatura do sensor infravermelho (opcional)

Pode eliminar as alterações de resistência induzidas pela temperatura.

2. Teste de indutividade

Intervalo de ensaio:0.1μH 99H

Ciclo de ensaio: máximo 4 ciclos (expansíveis)

Precisão do ensaio repetido: ≤ ± 1,0%

Método de ensaio: Quatro pontos garantem a precisão

3- Teste de sobretensão.

Passar alta tensão entre fases

Condição de ensaio: AC 100V-3000V ajustável.

Pico do pulso:0.5 msec

Frequência de amostragem: 0 - 20 MHz

Ciclo de ensaio: 4 ciclos

Repetir a precisão do ensaio: < ± 2,5%

Método de avaliação:Por diferença de área ((Sensível à indutividade e à perda de energia)

A forma de onda padrão é branca, a forma de onda OK é verde, a forma de onda NG é vermelha

4Resistência ao isolamento

Condição de ensaio: DC 500V / 1000V

Intervalo: 0,1 MΩ 1000 MΩ

Tolerância: ±2,5%,

5. Hi-pot (força dielétrica) AC 100-1000V

Tempo de ensaio: 1 a 10 s (0,1 s/tempo)

Distância:0.1 a 20 mA

Tolerância: ≤ ± 2,5%

6. Teste da direcção de rotação

No sentido dos ponteiros do relógio/no sentido anti-relógio

Eficiência do ensaio Tempo do ciclo: Aproximadamente 6 segundos
