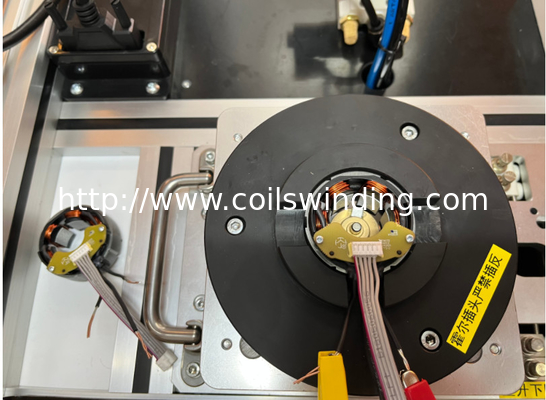

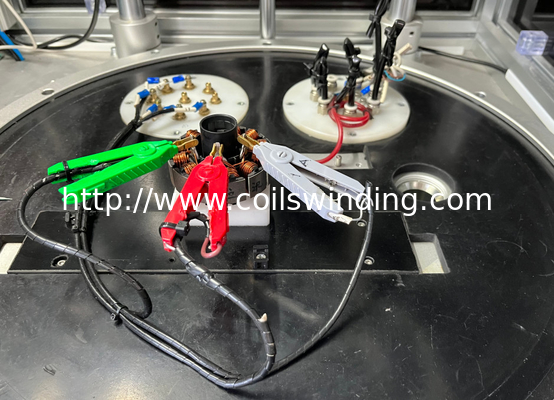

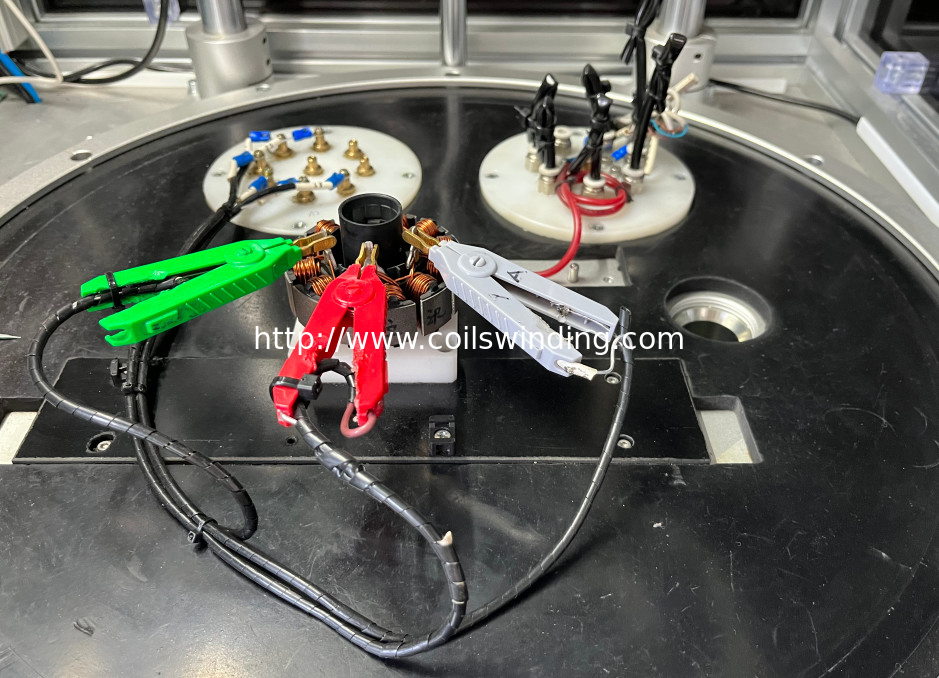

Painel de ensaio da máquina de ensaio de motor de corrente contínua

Elementos de ensaio e precisão:

1Teste de resistência ao estado de arrefecimento

Método de ensaio: Quatro pontos, com função de correcção automática da temperatura ambiente, a temperatura padrão pode ser definida, ligação por cabo de acordo com as exigências do comprador.

Intervalo de ensaio: 1Ω--200Ω

Tolerância de ensaio: ± 1%

2. Força dielétrica

Passar alta tensão entre o núcleo e o enrolamento

Condição de ensaio: AC 0-3000V ajustável.

Tolerância à tensão: ± 3%

Faixa de vazamento de corrente: 0,1-10 mA

Tolerância de corrente: ± 1%

Tempo: 1s ≈ 60s (configuração do software)

3Resistência ao isolamento

Condição de ensaio: DC 500V

Distância: 0MΩ 2000MΩ

Tolerância: 10MΩ ≈ 200MΩ ± 3%, acima de 200 MΩ, a tolerância é insignificante

4Vire para Vire Isolamento

Condição de ensaio: tomar um estator qualificado como amostra padrão e guardar a sua curva de ensaio e os dados no computador.Calcular a área e o valor de erro relativo da frequência , e, em seguida, calcular o valor limite superior do valor de erro relativo.

Valor máximo da tensão de pulso: 500V-3000V

Tolerância do valor máximo do pulso: ± 5%

Definição do valor do critério: concluir, em função da percentagem de △S e △f, que o intervalo de definição é de 1% a 99%.

5Teste de polaridade

Condição de ensaio: Electrificar a corrente contínua do motor estator, julgar a direção de polaridade do estator pelo elemento Hall.

Definição do valor do critério: Alerta quando a direção da polaridade é diferente da definição.

Código do SH:9030390000

WIND-DTS-300 testes de estator de diferentes luminárias
